Ściana szczelinowa to rozwiązanie, które pojawia się tam, gdzie zwykły wykop przestaje być bezpieczny albo praktyczny: przy głębokich piwnicach, garażach podziemnych, ciasnych działkach i wysokim poziomie wód gruntowych. W tym tekście wyjaśniam, jak działa ta technologia, kiedy rzeczywiście ma sens, z czym się ją porównuje i na co zwrócić uwagę, zanim zleci się projekt lub wykonanie.
Najważniejsze rzeczy, które warto wiedzieć przed decyzją o takiej przegrodzie
- To jednocześnie obudowa wykopu, element konstrukcyjny i często bariera przeciw wodzie gruntowej.
- Najlepiej sprawdza się przy głębokich podziemiach, zwłaszcza na ciasnych działkach i w gęstej zabudowie.
- Proces opiera się na wykopie prowadzonym w zawiesinie bentonitowej, zbrojeniu i betonowaniu metodą tremie.
- Największe ryzyko nie wynika z samej idei, tylko z błędów wykonawczych i słabej kontroli jakości.
- Przed wyborem warto porównać ją z grodzicami stalowymi, palisadą oraz zwykłą ścianą oporową.
Na czym polega ta technologia i jakie parametry są typowe
W praktyce to żelbetowa przegroda wykonywana w gruncie, a nie ściana wznoszona od poziomu terenu. Najpierw tworzy się wąski wykop, stabilizuje jego ściany, potem wprowadza zbrojenie i wypełnia całość betonem. Dzięki temu element może pełnić kilka funkcji naraz: utrzymuje grunt, ogranicza napływ wody i staje się częścią docelowej konstrukcji podziemia.
Z mojego punktu widzenia najważniejsze są trzy liczby, bo one od razu pokazują skalę przedsięwzięcia: grubość, głębokość i zakres zastosowania. W polskich realizacjach spotyka się najczęściej sekcje o grubości około 60-100 cm, a głębokość zwykle mieści się w przedziale 20-30 m, choć przy dużych obiektach może być większa. To nie jest rozwiązanie „uniwersalne”, tylko narzędzie do zadań wymagających.
| Parametr | Typowy zakres | Co to znaczy w praktyce |
|---|---|---|
| Grubość | Około 60-100 cm | Większa sztywność i lepsza odporność na parcie gruntu oraz wody, ale też wyższy koszt i większa logistyka. |
| Głębokość | Zwykle 20-30 m, przy dużych obiektach więcej | Można bezpiecznie zejść poniżej poziomu problematycznych gruntów albo stref z wysoką wodą gruntową. |
| Rola | Obudowa wykopu, ściana podziemia, bariera wodna | To często element docelowy, a nie tylko tymczasowe zabezpieczenie budowy. |
Najkrócej mówiąc, to technologia dla sytuacji, w których sama geometra budynku zaczyna zależeć od warunków gruntowych. I właśnie dlatego warto przyjrzeć się temu, jak taki element powstaje, bo tu kryją się najważniejsze różnice jakościowe.

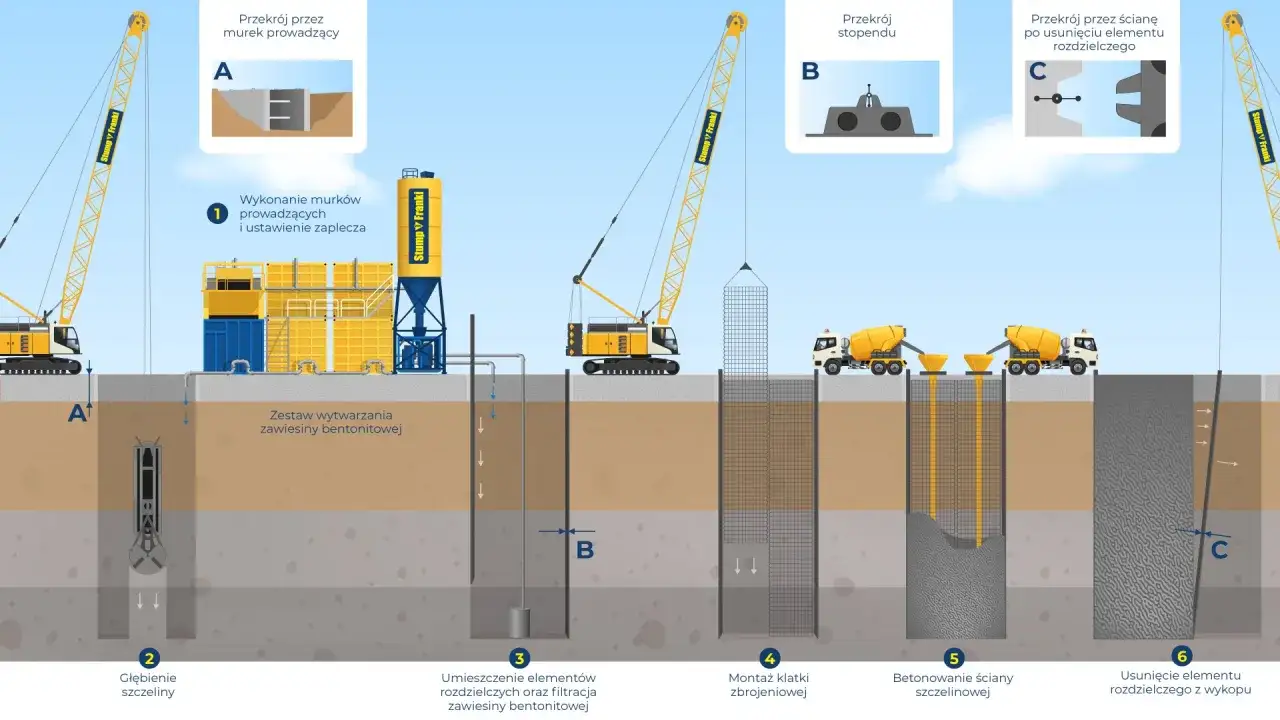

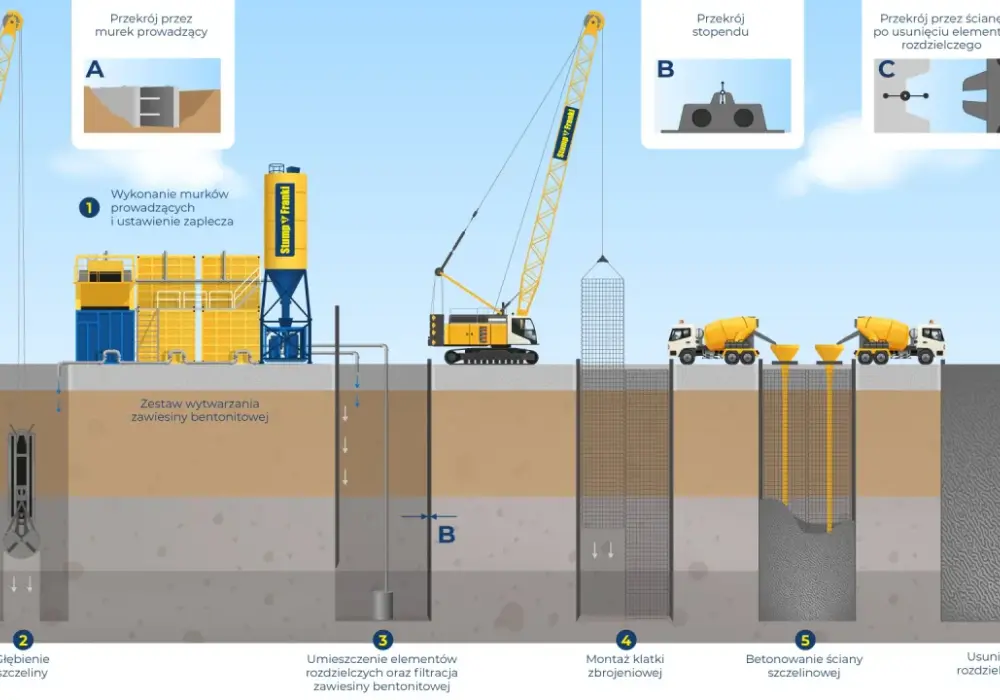

Jak powstaje taki element od wytyczenia do betonowania
Proces jest bardziej precyzyjny, niż sugeruje to sama nazwa. Najpierw wyznacza się oś, a wzdłuż niej wykonuje murki prowadzące, czyli niskie elementy betonowe, które pomagają utrzymać geometrię wykopu. Potem głębiona jest kolejna sekcja, a wykop stabilizuje zawiesina bentonitowa, czyli robocza mieszanina wody i gliny bentonitowej, która chwilowo podtrzymuje ściany szczeliny.
1. Wykop sekcji i stabilizacja
Nie kopie się tu „na sucho”, bo głęboka i wąska szczelina mogłaby się osunąć. Dlatego zawiesina pozostaje w wykopie do momentu betonowania. To właśnie na tym etapie najłatwiej o błąd, jeśli wykonawca nie pilnuje parametrów płynu, jego czystości i poziomu w szczelinie.
2. Wprowadzenie zbrojenia
Do gotowej szczeliny opuszcza się kosz zbrojeniowy, zwykle prefabrykowany tak, aby beton mógł swobodnie przepływać wokół prętów. W dużych realizacjach to bardzo ważny detal, bo zbyt ciasne zbrojenie utrudnia prawidłowe wypełnienie i obniża jakość całego elementu.
3. Betonowanie metodą tremie
Beton podaje się rurą do dna wykopu, najczęściej metodą tremie, czyli betonowaniem od dołu bez mieszania betonu z zawiesiną. Mówiąc prościej: beton wypiera bentonit ku górze, a nie rozwarstwia się z nim. W dobrze poprowadzonym procesie wypełnienie jest ciągłe i jednorodne, a powierzchnia styku sekcji pozostaje szczelna.
Przeczytaj również: Rodzaje stropów - Który system wybrać i jak uniknąć błędów?
4. Kontrola jakości i etapy dalsze
Po wykonaniu jednej sekcji przechodzi się do następnej, a w większych wykopach konstrukcję dodatkowo rozparcia się stalowymi podporami, stropem albo kotwami gruntowymi, czyli stalowymi elementami zakotwionymi poza obrysem wykopu. Kontroluje się pionowość, głębokość, położenie zbrojenia, stan zawiesiny i stopień wypełnienia. To nie są detale drugorzędne, tylko rzeczy, które decydują, czy całość będzie pracować jak należy.
Gdy widzę dobrze zaplanowany proces, zwykle wiem już, czy technologia została dobrana rozsądnie. Następny krok to odpowiedź na pytanie, gdzie taka przegroda daje największą przewagę w budynkach.
Gdzie w budynkach daje największą przewagę
Najczęściej trafia do inwestycji, w których trzeba połączyć głębokie posadowienie z ograniczoną przestrzenią. W budynkach mieszkalnych i mixed-use oznacza to zwykle garaże podziemne, piwnice techniczne, części usługowe w parterach oraz obiekty w ścisłej zabudowie miejskiej.
- Garaże podziemne w zwartej zabudowie, gdzie nie ma miejsca na szerokie skarpy i tradycyjny wykop otwarty.
- Piwnice i kondygnacje techniczne, jeśli poziom wód gruntowych jest wysoki albo grunt jest słabonośny.
- Działki przy granicy zabudowy, gdy trzeba chronić sąsiedni budynek przed nadmiernym odkształceniem gruntu.
- Obiekty wielopoziomowe, w których przegroda staje się jednocześnie ścianą docelową i uszczelnieniem podziemia.
- Inwestycje przy skomplikowanej hydrogeologii, gdzie zwykła ściana oporowa nie zatrzymałaby naporu wody w sposób wystarczający.
Jeśli planuje się dwie albo trzy kondygnacje pod ziemią, technologia tego typu często przestaje być opcją, a staje się po prostu najrozsądniejszym sposobem realizacji. Z kolei przy płytszym budynku bywa przesadą, i to prowadzi nas do korzyści oraz ograniczeń.
Co działa na korzyść, a co potrafi zaskoczyć
Nie patrzę na to rozwiązanie jak na „lepsze” samo w sobie. Ono jest po prostu bardzo dobre w konkretnych warunkach. Największą przewagą jest połączenie sztywności, szczelności i możliwości pracy w ciasnej zabudowie. To rzadkie zestawienie, dlatego technologia jest tak chętnie stosowana przy wymagających podziemiach.
- Małe odkształcenia pomagają chronić sąsiednie budynki i infrastrukturę.
- Dobra szczelność ogranicza ryzyko przecieków w piwnicy lub garażu.
- Możliwość pełnienia funkcji docelowej zmniejsza liczbę dodatkowych warstw i etapów.
- Skalowalność pozwala dopasować rozwiązanie do bardzo dużych i bardzo głębokich wykopów.
Są jednak też ograniczenia, o których inwestorzy czasem myślą zbyt późno. Taka technologia wymaga specjalistycznego sprzętu, doświadczonej ekipy i ścisłej kontroli jakości. Jeśli któryś z tych elementów zawiedzie, naprawa bywa trudna i kosztowna, bo błędy są ukryte w gruncie, a nie na widoku.
- Wyższy koszt wejścia niż w przypadku prostszych obudów wykopu.
- Duża wrażliwość na wykonanie, szczególnie w strefach styków między sekcjami.
- Nieopłacalność przy małej skali, na przykład przy płytkiej piwnicy w wolno stojącym domu.
- Potrzeba dobrej logistyki, bo bentonit, zbrojenie i betonowanie muszą iść bez przestojów.
Najczęstszy błąd, jaki widzę, to założenie, że sama grubość betonu rozwiąże problem wody i stateczności. Nie rozwiąże, jeśli projekt nie przewidzi poprawnych połączeń, sekwencji robót i odpowiedniego odwodnienia albo jego braku. I właśnie dlatego przed wyborem warto porównać kilka alternatyw.
Z czym porównałbym to rozwiązanie przed startem inwestycji
Gdy analizuję technologię dla konkretnej działki, nie patrzę wyłącznie na cenę. Patrzę na to, czy ściana ma być tymczasową obudową, czy częścią budynku, jak głęboki jest wykop, ile mamy miejsca i co dzieje się z wodą gruntową. To od razu zawęża wybór.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Grodzice stalowe | Gdy potrzebna jest szybka i zwykle tymczasowa obudowa wykopu | Krótki czas montażu, dobra mobilność sprzętu, często niższy koszt na starcie | Słabsza szczelność, możliwość hałasu i drgań, mniejsza przydatność jako element docelowy |
| Palisada z pali lub mikropali | Na działkach, gdzie trzeba ograniczyć ingerencję, ale nie zawsze potrzebna jest pełna szczelność | Elastyczność projektu, łatwiejsze dopasowanie do małych frontów robót | Zwykle gorsza bariera wodna i mniejsza sztywność niż w przypadku przegrody wykonywanej w szczelinie |
| Zwykła ściana oporowa z wykopu otwartego | Przy płytszych podziemiach i tam, gdzie jest miejsce na skarpy lub szeroki wykop | Prostsza logika robót, mniejsza specjalizacja wykonawcza | Wymaga więcej miejsca, gorzej radzi sobie przy wysokiej wodzie gruntowej |
| Przegroda wykonywana w gruncie | Przy głębokich podziemiach, ciasnej działce i wysokich wymaganiach co do szczelności | Duża sztywność, dobra ochrona przed wodą, możliwość pracy jako ściana docelowa | Wyższy koszt, większa złożoność i większa odpowiedzialność po stronie wykonania |
W skrócie: jeśli priorytetem jest prostota, wygrywa coś tańszego i łatwiejszego w organizacji. Jeśli priorytetem są woda gruntowa, ograniczona przestrzeń i głębokie podziemia, to właśnie ta technologia zwykle ma przewagę. Ale decyzja nie kończy się na wyborze typu ściany, bo trzeba jeszcze dopilnować projektu i detali wykonawczych.
Co sprawdzić w projekcie, zanim wejdzie sprzęt
Tu nie ma miejsca na ogólniki. Przed rozpoczęciem prac sprawdziłbym przede wszystkim, czy projekt opiera się na rzetelnych badaniach geotechnicznych i hydrogeologicznych. Bez tego łatwo przeszacować nośność gruntu albo zlekceważyć napór wody.
- Badania gruntu i wody gruntowej powinny potwierdzać, na jakiej głębokości leży warstwa nośna i jak zmienia się poziom wody.
- Sposób łączenia sekcji musi być zaprojektowany tak, by nie tworzyć słabego punktu w miejscu styku.
- Etapowanie robót powinno jasno mówić, kiedy wykop jest podparty rozpórkami, stropem albo kotwami gruntowymi.
- Hydroizolacja przejść instalacyjnych musi być przewidziana zanim beton zostanie wylany, a nie dopiero na etapie wykończenia.
- Monitoring sąsiednich obiektów jest potrzebny, gdy budynek stoi blisko istniejącej zabudowy albo infrastruktury podziemnej.
- Logistyka urobku i bentonitu powinna być realna, bo przy głębokich wykopach przestoje szybko podnoszą koszt całej inwestycji.
Jeśli inwestor kupuje mieszkanie w budynku z garażem podziemnym albo analizuje działkę pod własną zabudowę, ja zawsze polecam zadać jedno pytanie: czy podziemie zostało zaprojektowane tak, by współpracować z gruntem i wodą, czy tylko „walczyć” z nimi. To różnica między rozwiązaniem trwałym a takim, które po kilku sezonach zaczyna pokazywać słabe punkty.
Co z tego wynika dla inwestora i przyszłego właściciela
Dobrze zaprojektowana i wykonana technologia podziemnej przegrody nie rzuca się w oczy na wizualizacjach, ale w praktyce często decyduje o tym, czy budynek da się w ogóle bezpiecznie zrealizować na trudnej działce. W projektach mieszkaniowych najbardziej liczy się nie efekt „wow”, tylko suchy garaż, stabilne podziemie i brak problemów z sąsiednią zabudową.
Jeśli patrzę na taką inwestycję z perspektywy wartości nieruchomości, to najlepsze realizacje łączą trzy rzeczy: porządne rozpoznanie gruntu, dopracowany projekt detali i wykonawcę, który ma doświadczenie w głębokich wykopach. Wtedy technologia nie jest kosztem samym w sobie, tylko narzędziem, które pozwala wykorzystać działkę lepiej i bezpieczniej.
