Mapa do celów projektowych - Zleć ją dobrze i uniknij błędów!

Na etapie przygotowania budowy to właśnie dokumentacja geodezyjna często decyduje, czy projekt ruszy dalej bez poprawek. Ten tekst pokazuje, czym jest mapa do celów projektowych, kiedy trzeba ją zamówić przy działce, co powinna zawierać, ile zwykle trwa jej przygotowanie i jak uniknąć błędów, które potrafią zatrzymać cały proces. Z perspektywy inwestora najważniejsze jest jedno: dobrze zrobiony podkład geodezyjny oszczędza czas, pieniądze i nerwy już na starcie.

Czym jest ten dokument i dlaczego projektant bez niego nie ruszy

Najprościej ujmując, chodzi o aktualny podkład geodezyjno-kartograficzny przygotowany pod konkretną inwestycję. Ja traktuję go nie jako „ładniejszą mapę”, ale jako roboczą bazę, na której projektant sprawdza granice działki, uzbrojenie terenu, odległości, kolizje i możliwość ustawienia budynku zgodnie z przepisami.

W polskich realiach ten dokument powstaje z wykorzystaniem danych z państwowego zasobu geodezyjnego i kartograficznego oraz wyników pomiarów terenowych. To ważne, bo sama mapa z geoportalu albo wydruk z serwisu internetowego nie zastąpi opracowania podpisanego przez osobę z uprawnieniami i opatrzonego właściwą klauzulą.

Różnica jest istotna także dlatego, że inwestorzy często mylą mapę urzędową z dokumentem projektowym. W praktyce właśnie to pomylenie najczęściej prowadzi do opóźnień, bo projektant dostaje materiał „prawie dobry”, ale nadal niewystarczający do złożenia kompletnej dokumentacji. Od tej różnicy płynnie przechodzi się do pytania, kiedy taka mapa jest w ogóle wymagana na działce.

Kiedy na działce jest potrzebna, a kiedy wystarczy plan sytuacyjny

Przy budowie domu i większości obiektów wymagających pozwolenia na budowę taki podkład jest po prostu standardem. W przypadku działki budowlanej służy do przygotowania projektu zagospodarowania terenu, a bez niego projektant nie ma pewnego odniesienia do granic, uzbrojenia i ukształtowania terenu.

Jest też druga grupa sytuacji, w których inwestorzy często się mylą. Dla niektórych przyłączy i wybranych inwestycji wystarczy plan sytuacyjny sporządzony na kopii aktualnej mapy zasadniczej albo mapy jednostkowej przyjętej do zasobu. To nie jest to samo, bo zakres informacji bywa węższy i nie zastępuje pełnego opracowania tam, gdzie potrzebny jest projekt budowlany.

• Przy domu jednorodzinnym dokument projektowy jest potrzebny niemal zawsze.
• Przy niektórych przyłączach można pracować na planie sytuacyjnym, jeśli przepisy dla danej inwestycji na to pozwalają.
• Jeśli budynek ma stanąć w odległości nie większej niż 4 m od granicy działki, a inny obiekt nie dalej niż 3 m, geodeta musi dokładniej ustalić położenie punktów granicznych, gdy w zasobie brakuje odpowiednich danych.
• Gdy granice nie są oznaczone w terenie albo nie da się ich jednoznacznie rozpoznać, potrzebne może być wcześniejsze ustalenie przebiegu granic działek ewidencyjnych.

To właśnie tu pojawia się najwięcej sporów na działkach z historią, na przykład po dawnych podziałach, scaleniach albo tam, gdzie granice „wszyscy znają z pamięci”, ale nikt nie ma ich dobrze potwierdzonych w dokumentach. Taka sytuacja wymaga więcej pracy, ale z punktu widzenia bezpieczeństwa projektu jest po prostu rozsądna. Następny krok to sprawdzenie, co dokładnie powinno znaleźć się na samym opracowaniu.

Co taka mapa powinna pokazywać na działce

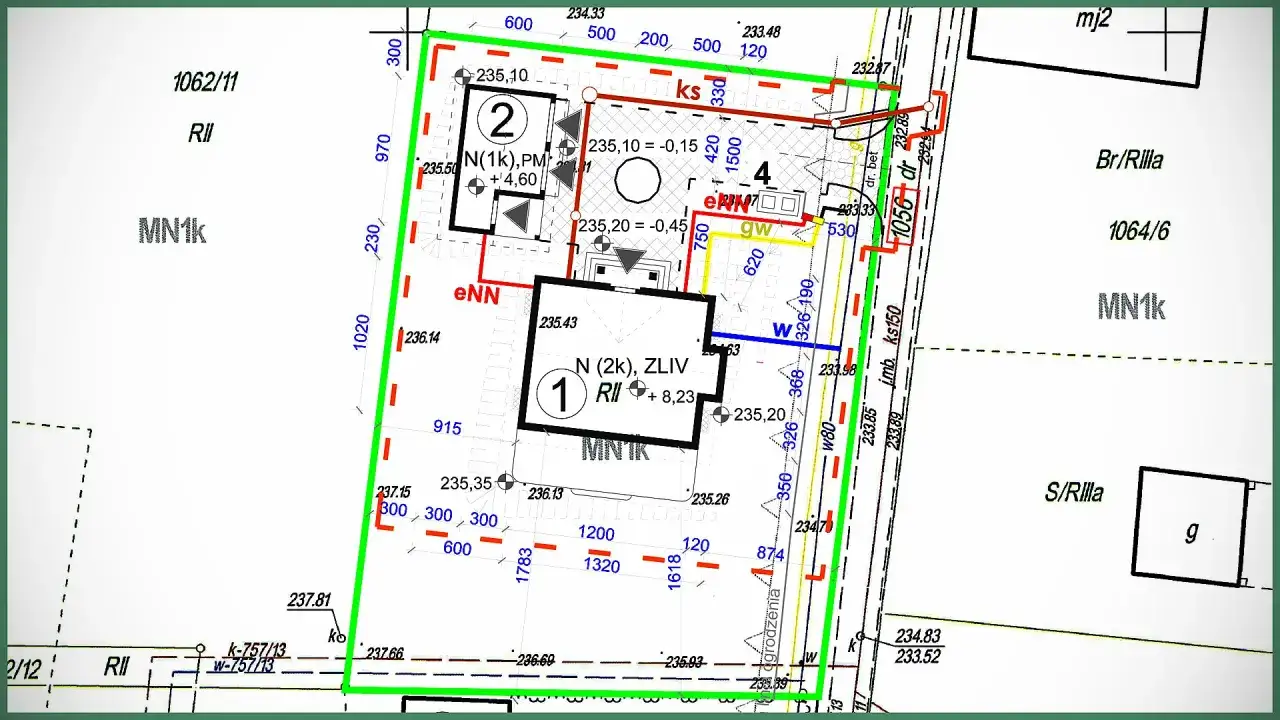

Treść opracowania zależy od rodzaju i wielkości inwestycji, ale rdzeń zawsze jest podobny: granice działki, obiekty istniejące, uzbrojenie terenu, elementy istotne dla projektanta i informacje potrzebne do bezpiecznego usytuowania budynku. Ja patrzę przede wszystkim na to, czy dokument pozwala odpowiedzieć na trzy pytania: gdzie można budować, z czym inwestycja może kolidować i jakie odległości trzeba zachować.

Dla działki budowlanej standardem jest skala nie mniejsza niż 1:500. Przy większych zespołach obiektów albo terenach rozległych stosuje się zwykle 1:1000 lub 1:2000. To nie jest detal techniczny dla geodety, tylko rzecz, która realnie wpływa na czytelność projektu i możliwość oceny odległości od granic, mediów czy istniejącej zabudowy.

• Treść mapy zasadniczej, czyli m.in. granice, budynki, sieci i inne istotne obiekty terenowe.
• Usytuowanie zieleni wysokiej, ze wskazaniem pomników przyrody.
• Informacje i szczegóły wskazane przez projektanta albo inwestora, jeśli są potrzebne do projektu.
• Miary liniowe, które pomagają zweryfikować odległości i kolizje.
• Legenda, jeżeli na mapie pojawiają się dodatkowe obiekty lub oznaczenia.

W praktyce bardzo ważne jest też otoczenie działki. Nawet jeśli inwestycja stoi na niewielkim gruncie, projektant musi widzieć, co dzieje się tuż obok: drogę, istniejące media, skarpy, rowy, słupy, studnie czy zabudowę sąsiednią. To właśnie dlatego dobrze zrobione opracowanie nie ogranicza się do samej powierzchni działki, tylko pokazuje to, co rzeczywiście ma znaczenie dla projektu. Po takim materiale znacznie łatwiej przejść do zlecenia i dopilnować kosztów.

Jak zamówić opracowanie bez zbędnych przestojów

Najbezpieczniej zacząć od zebrania podstawowych danych o działce i koncepcji inwestycji, a dopiero potem wybierać geodetę. Ja zawsze radzę, żeby inwestor nie czekał, aż architekt będzie gotowy z finalnym rysunkiem, tylko uruchomił temat od razu po ustaleniu, gdzie mniej więcej ma stanąć budynek. Wtedy nie ma sztucznego przestoju między koncepcją a projektem.

1. Przygotuj numer działki, obręb, informację o planie miejscowym albo warunkach zabudowy oraz wstępny pomysł lokalizacji budynku.
2. Przekaż geodecie wszystko, co może mieć znaczenie: planowane przyłącza, wjazd, szambo albo zbiornik, ogrodzenie, strefę pod zjazd.
3. Geodeta zgłasza pracę, pobiera materiały z zasobu i wykonuje pomiary w terenie.
4. Opracowanie trafia do weryfikacji, a po pozytywnym wyniku otrzymuje klauzulę urzędową albo równoważne potwierdzenie przyjęcia materiału do zasobu.
5. Gotowy dokument przekazujesz projektantowi, który może finalizować projekt zagospodarowania działki lub terenu.

Na termin wpływa nie tylko wielkość działki, ale też stan granic, stopień zurbanizowania terenu i obciążenie lokalnego ośrodka dokumentacji. Dla typowej działki budowlanej realne są zwykle widełki 2-6 tygodni, a przy skomplikowanych przypadkach dłużej. Koszt najczęściej zaczyna się w okolicach 800-2000 zł, ale przy większym obszarze, konieczności dodatkowych ustaleń granic albo trudnym terenie może być wyższy. Osobno dochodzą opłaty za materiały z zasobu, które są zazwyczaj dużo mniejsze niż sama usługa geodety, ale nie warto ich pomijać w budżecie. Skoro już wiadomo, jak zamówić opracowanie, trzeba jeszcze wiedzieć, co najczęściej psuje cały proces.

Błędy, które najczęściej opóźniają projekt na działce

Największy błąd widzę wtedy, gdy inwestor traktuje opracowanie geodezyjne jak formalność „na później”. To się mści, bo projektant zaczyna pracę bez pewnego podkładu, a później wraca do poprawek związanych z granicami, mediami albo odległościami od zabudowy.

• Zamówienie dokumentu dopiero wtedy, gdy projekt budowlany jest prawie gotowy.
• Opieranie się na mapie z internetu zamiast na opracowaniu przygotowanym do projektu.
• Brak jasnej informacji, gdzie na działce ma stanąć dom i jak mają przebiegać przyłącza.
• Ignorowanie niepewnych granic, zwłaszcza na starszych albo wielokrotnie dzielonych nieruchomościach.
• Nieprzekazanie geodecie danych o planie miejscowym, warunkach zabudowy albo wymaganiach architekta.

Na działkach z ograniczonym miejscem, na przykład w zwartej zabudowie miejskiej, nawet drobna nieścisłość potrafi zmienić układ całego projektu. Dom przesunięty o kilkadziesiąt centymetrów może wymagać innego dojścia, innego usytuowania zjazdu albo zmian w przyłączach. Dlatego wolę dokument, który jest trochę bardziej wymagający na starcie, niż taki, który później wymusza korekty w projekcie. Z tego wynika prosty wniosek: lepiej przygotować się do współpracy z geodetą od razu i raz, a porządnie.

Co przygotować, żeby geodeta i projektant nie wracali do tematu dwa razy

Przed zleceniem prac warto mieć pod ręką kilka rzeczy, które skracają cały proces i zmniejszają ryzyko nieporozumień. W praktyce im lepiej opiszesz zamiar budowlany, tym mniejsza szansa na poprawki po pierwszej wersji opracowania. To szczególnie ważne przy działkach kupowanych pod budowę domu, bo wtedy każdy tydzień ma znaczenie dla dalszych etapów inwestycji.

• numer działki, obręb i podstawowe dane ewidencyjne;
• informację o planie miejscowym albo decyzji o warunkach zabudowy;
• wstępne usytuowanie budynku względem granic;
• plan przyłączy, wjazdu, ogrodzenia i ewentualnych elementów dodatkowych;
• informację, czy granice są oznaczone i czy ktoś wcześniej wykonywał wznowienie lub ustalenie granic;
• kontakt do osoby, która może wskazać teren w dniu pomiaru.

Jeżeli miałbym wskazać jedną rzecz, która naprawdę ułatwia cały proces, powiedziałbym: sprawdź działkę nie tylko pod kątem ceny i lokalizacji, ale też pod kątem tego, jak łatwo da się ją bezpiecznie przełożyć na projekt. Dobra dokumentacja geodezyjna nie jest dodatkiem do budowy, tylko jednym z warunków, żeby budowa zaczęła się bez chaosu. Przy wyborze działki patrzyłbym więc nie tylko na ofertę, lecz także na to, czy teren pozwala szybko domknąć formalności i wejść w projekt bez niepotrzebnych poprawek.
