Kolory i litery na przewodach w instalacji budynkowej nie są dekoracją, tylko prostym systemem bezpieczeństwa. W praktyce oznaczenia przewodów elektrycznych pozwalają od razu odróżnić żyłę fazową, neutralną i ochronną, a przy remoncie pomagają ocenić, czy instalacja jest spójna z normą. W mieszkaniach i domach to ważne szczególnie wtedy, gdy instalacja była modernizowana etapami albo pochodzi ze starszego budynku.
Najważniejsze zasady, które od razu porządkują temat
- Niebieski oznacza przewód neutralny N, najlepiej w jasnym odcieniu blue light.
- Zielono-żółty to barwa zarezerwowana dla przewodu ochronnego PE i nie powinien być używany jako zwykła żyła robocza.
- Przewody liniowe w AC opisuje się jako L, L1, L2 i L3, a ich barwy to zwykle brązowy, czarny i szary.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnego oznakowania i nie wolno go czytać jak zwykłego N.
- W starszych budynkach kolor izolacji bywa mylący, dlatego sam kolor nie zastępuje pomiaru.
- Przed ingerencją w instalację warto sprawdzić opisy obwodów, dokumentację i stan zabezpieczeń, zwłaszcza przy zakupie nieruchomości.

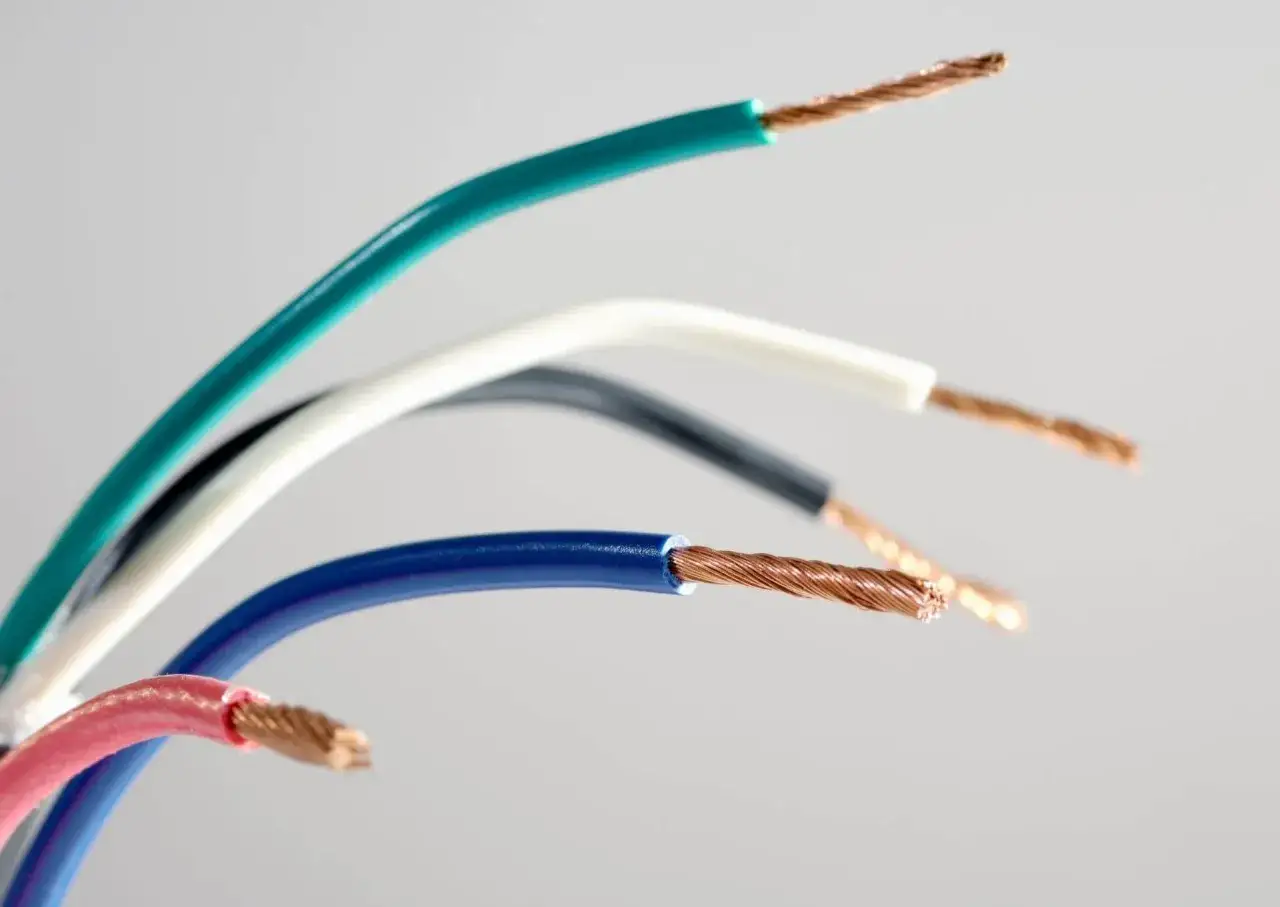

Jak czytać kolory żył i litery na przewodach
Aktualna polska norma PN-EN IEC 60445:2022-04 porządkuje identyfikację zacisków, końcówek żył i samych przewodów. W budynkach najczęściej spotykam trzy podstawowe grupy oznaczeń: neutralny N, ochronny PE i liniowy L, przy czym w instalacji trójfazowej dochodzą jeszcze L1, L2 i L3. To nie jest detal dla elektryków z uprawnieniami wyłącznie na papierze - od tego zależy, czy instalacja jest czytelna i bezpieczna podczas serwisu, modernizacji albo odbioru lokalu.
| Oznaczenie | Barwa izolacji | Co oznacza | Praktyczna uwaga |
|---|---|---|---|
| N | Niebieski, najlepiej jasnoniebieski | Przewód neutralny | Jeśli w systemie jest N, nie używam niebieskiego do innych funkcji. |
| PE | Zielono-żółty | Przewód ochronny | To jedyna dopuszczalna kombinacja barw dla PE; standard traktuje ją wyjątkowo restrykcyjnie. |
| L, L1, L2, L3 | Brązowy, czarny, szary | Przewody liniowe, czyli robocze w AC | Barwa nie mówi nic o kierunku obrotów ani o tym, który przewód jest „pierwszy”. |
| PEN | Zielono-żółty z niebieskimi oznaczeniami na końcach albo niebieski z zielono-żółtymi oznaczeniami na końcach | Przewód łączący funkcję ochronną i neutralną | Spotykany głównie w starszych układach i odcinkach wspólnych, wymaga szczególnej ostrożności. |
Warto zapamiętać jeszcze jedną rzecz: norma dopuszcza też dodatkowe oznaczenia alfanumeryczne, ale kolor nadal musi być jednoznaczny. Ja traktuję to tak, że barwa pomaga szybko zorientować się w układzie, a litera zamyka temat bez zgadywania.
Co oznaczają litery na gniazdach, oprawach i rozdzielnicach
Na osprzęcie elektrycznym litery są równie ważne jak kolor izolacji. N wskazuje zacisk przewodu neutralnego, PE zacisk ochronny, a L tor liniowy, który w układzie AC rozwija się do L1, L2 i L3. W obwodach prądu stałego norma przewiduje też L+ i L-, co przydaje się choćby przy fotowoltaice, zasilaczach czy automatyce budynkowej.
Ja czytam to w bardzo prostej kolejności: najpierw patrzę na literę przy zacisku, potem sprawdzam kolor żyły, a dopiero na końcu ufam temu, co widzę „na oko” w puszce. To ważne, bo w gniazdach, oprawach sufitowych, rozdzielnicach i puszkach łączeniowych oznaczenie na obudowie powinno zgadzać się z rzeczywistym podłączeniem. Jeśli jest inaczej, problem zwykle nie dotyczy samej etykiety, tylko jakości wykonania całego odcinka instalacji.
- N powinien prowadzić do neutralnego toru pracy instalacji.
- PE służy ochronie przeciwporażeniowej i nie powinien być wykorzystywany jako żyła robocza.
- PEN nie jest zwykłym „zera” z dawnych opisów, tylko przewodem o podwójnej funkcji.
- L1, L2, L3 pomagają uporządkować obwody trójfazowe, ale nie zastępują pomiaru kolejności faz.
Jeśli litery i barwy nie składają się w spójny obraz, nie szukam skrótu. W instalacji budynkowej lepiej przyjąć, że coś wymaga weryfikacji, niż wprowadzić do obwodu błędne założenie.
Dlaczego w starych budynkach sam kolor nie wystarcza
W starszych mieszkaniach i domach często widzę instalacje mieszane: fragmenty nowe, fragmenty stare, do tego lokalne przeróbki wykonane bez pełnej dokumentacji. W takich układach kolor izolacji bywa tylko sugestią. Niebieski przewód nie musi oznaczać neutralnego, czarny nie zawsze jest fazą w sensie dzisiejszego standardu, a zielono-żółty może pojawić się w odcinku, który kiedyś był interpretowany inaczej niż współcześnie.
Najbardziej zdradliwy jest układ TN-C, w którym przewód PEN łączy funkcję ochronną i neutralną. Gdy instalacja zostanie później rozdzielona do układu TN-C-S, część obwodów działa już z osobnym PE i N, a część może nadal nosić ślady starego sposobu prowadzenia żył. Wtedy kolor przestaje być prostą odpowiedzią, a staje się tylko jednym z tropów.
| Sytuacja w budynku | Co zwykle widać | Główne ryzyko | Co robię |
|---|---|---|---|
| Nowa instalacja | Spójne barwy, czytelne opisy, osobne PE i N | Niewielkie, jeśli wykonanie jest zgodne z projektem | Sprawdzam dokumentację i oznaczenia w rozdzielnicy |
| Stary lokal lub dom | Mieszanka barw i dawnych praktyk wykonawczych | Pomylony neutralny z ochronnym lub odwrotnie | Zakładam konieczność pomiarów, nie zgaduję po kolorze |
| Remont częściowy | Nowe odcinki obok starych przewodów | Niespójne oznaczenia na granicy stref | Porównuję opis obwodu z rzeczywistym podłączeniem |
| Samodzielne przeróbki | Tasma, „dorysowane” oznaczenia, brak schematu | Największe ryzyko błędnej identyfikacji | Nie traktuję takiej instalacji jako wiarygodnej bez weryfikacji |
W praktyce właśnie w starszych budynkach kupujący najczęściej przeceniają to, co widać, a nie doceniają tego, czego nie widać. Dlatego przy oględzinach nieruchomości kolor przewodu traktuję jako wskazówkę, nie jako ostateczny dowód.
Jak sprawdzić instalację przed remontem albo zakupem mieszkania
Przy oględzinach lokalu lub domu nie zaczynam od samego gniazdka, tylko od całego obwodu. To daje lepszy obraz niż pojedynczy punkt w ścianie. Gdy coś ma być argumentem za zakupem nieruchomości, instalacja elektryczna również musi być czytelna i udokumentowana.
- Sprawdzam, czy w rozdzielnicy są opisane obwody i czy opisy odpowiadają faktycznym pomieszczeniom.
- Porównuję kolory żył z oznaczeniami na zaciskach: N, PE, L, L1-L3 lub PEN.
- Oglądam, czy przewód ochronny jest obecny tam, gdzie powinien być, zwłaszcza w gniazdach i punktach oświetleniowych.
- Szukam wyłącznika różnicowoprądowego i sprawdzam, czy instalacja wygląda na podzieloną logicznie, a nie „złożoną z resztek”.
- Jeśli mam kupować mieszkanie albo dom, proszę o protokół pomiarów i historię ostatniej modernizacji.
- Gdy układ wygląda niespójnie, zakładam konsultację z elektrykiem zamiast próbować odczytywać wszystko samodzielnie.
To ważne, bo w nieruchomości instalacja elektryczna nie jest dodatkiem. Jest częścią stanu technicznego budynku, tak samo jak dach, wentylacja czy wilgotność ścian.
Najczęstsze błędy, które prowadzą do kosztownych pomyłek
W praktyce błędy przy interpretacji kolorów powtarzają się zaskakująco często. Najbardziej ryzykowne nie są wcale te spektakularne, tylko drobne założenia, które z pozoru „zawsze działały”.
- Traktowanie niebieskiego jako neutralnego w każdej sytuacji - w starych instalacjach to bywa fałszywy trop.
- Używanie zielono-żółtego jako zwykłej żyły roboczej - to błąd z kategorii bezpieczeństwa, nie estetyki.
- Zakładanie, że brązowy zawsze oznacza tę samą fazę - kolor nie rozstrzyga kolejności bez pomiaru.
- Ignorowanie PEN - w starszych budynkach ten przewód wymaga szczególnej uwagi.
- Wierzenie taśmie albo opisowi sprzed lat - po kilku przeróbkach oznaczenia mogą być już tylko historyczne.
- Łączenie przewodów wyłącznie po barwie - to najszybsza droga do błędu przy modernizacji.
Konsekwencje są zwykle bardziej kosztowne niż sama pomyłka. Zaczynają się od źle działających zabezpieczeń, a kończą na awarii sprzętu albo realnym zagrożeniu porażeniem. Dlatego przy instalacji w budynku wolę ostrożność niż „pewność” opartą na kolorze izolacji.
Co jeszcze sprawdzam, zanim uznam instalację za gotową
Jeżeli instalacja ma być mocnym argumentem przy zakupie mieszkania lub domu, patrzę szerzej niż tylko na przewody. Spójne oznaczenia są ważne, ale równie ważne są dokumentacja, stan osprzętu i sposób rozdzielenia obwodów. To właśnie te elementy najczęściej pokazują, czy instalacja była zrobiona porządnie, czy tylko „działała do tej pory”.
- czy w rozdzielnicy są czytelne opisy obwodów i zabezpieczeń,
- czy przewody N, PE i ewentualny PEN są prowadzone konsekwentnie,
- czy w kuchni, łazience i innych newralgicznych miejscach instalacja wygląda na zmodernizowaną,
- czy właściciel ma protokół pomiarów i potrafi pokazać zakres ostatniego remontu,
- czy oprawy, gniazda i puszki nie zdradzają przypadkowych przeróbek.
Jeśli te elementy są spójne, instalacja zwykle daje się czytać bez napięcia i bez zgadywania. Jeśli nie są, traktuję to jako sygnał ostrzegawczy, a nie kosmetyczną niedoróbkę.
