Przy ocieplaniu elewacji sama warstwa kleju nie zawsze wystarcza. Dodatkowe mocowanie mechaniczne przydaje się zwłaszcza wtedy, gdy ściana jest stara, podłoże nie daje pewnej przyczepności albo budynek jest wystawiony na silniejszy wiatr. To właśnie dlatego kołkowanie styropianu traktuję jako element decyzji projektowej, a nie automatyczny obowiązek. W tym artykule pokazuję, kiedy ma sens, jak dobrać liczbę łączników, jak wygląda poprawny montaż i czego unikać, żeby elewacja nie zaczęła sprawiać problemów po jednym sezonie.
Najkrócej mówiąc, liczy się stan ściany, system i sposób montażu
- Łączniki mechaniczne nie zastępują kleju - są dodatkiem, który stabilizuje ocieplenie.
- Najczęściej przyjmuje się 4 szt./m², a w strefach narożnych i trudniejszych warunkach 6 szt./m² lub więcej, zgodnie z projektem.
- Montaż zaczyna się dopiero po związaniu kleju, zwykle po 24-48 godzinach, chyba że dokumentacja systemu mówi inaczej.
- W starszych budynkach, przy słabym podłożu i mocnym wietrze dodatkowe mocowanie zwykle staje się konieczne.
- Najlepszy efekt dają łączniki systemowe z zaślepką, bo ograniczają mostki termiczne i przebarwienia na tynku.
Po co w ogóle stosuje się dodatkowe mocowanie
W systemach ETICS płyty styropianowe są najpierw przyklejane, a dopiero potem - jeśli wymaga tego projekt lub warunki - dodatkowo mocowane łącznikami mechanicznymi. Ja patrzę na nie jak na zabezpieczenie całego układu, a nie na poprawkę po błędnym klejeniu. Ich zadanie jest proste: zwiększyć stabilność ocieplenia, ograniczyć ryzyko odspojenia płyt i pomóc tam, gdzie sama przyczepność kleju może być zbyt słaba.
Najczęściej takie rozwiązanie ma sens przy starszych budynkach, ścianach po latach użytkowania, podłożach z gorszą nośnością albo tam, gdzie elewacja jest mocno obciążona wiatrem. Znaczenie ma też rodzaj okładziny końcowej: tynk cienkowarstwowy to jedno, ale płytki klinkierowe, kamień czy inne cięższe wykończenia stawiają wyższe wymagania całemu systemowi. W praktyce nie traktuję więc łączników jako „zapasowego” elementu, tylko jako część projektu, która ma konkretną funkcję konstrukcyjną.
Warto też pamiętać, że zasady dotyczą zarówno białego, jak i grafitowego EPS. Sam kolor płyty nie rozstrzyga sprawy - liczy się podłoże, wysokość budynku, ekspozycja i dokumentacja konkretnego systemu. Kiedy już wiadomo, po co w ogóle stosuje się łączniki, można przejść do pytania ważniejszego: kiedy naprawdę są potrzebne.
Kiedy dodatkowe mocowanie jest potrzebne, a kiedy można z niego zrezygnować
Tu najczęściej pojawia się nieporozumienie: jedni chcą kołkować wszystko, inni chcą oszczędzić na każdym łączniku. W praktyce sensownie jest patrzeć na warunki budynku, a nie na nawyk ekipy. Poniżej zestawiam sytuacje, które najczęściej decydują o wyborze.
| Sytuacja | Co to zwykle oznacza | Jak do tego podchodzę |
|---|---|---|
| Nowy dom z nośnym, równym podłożem | Czasem można ograniczyć dodatkowe mocowanie, jeśli pozwala na to system i projekt | Najpierw sprawdzam dokumentację i próbę przyczepności kleju |
| Stary budynek po latach użytkowania | Ściana bywa osłabiona, zabrudzona albo częściowo pokryta farbą | Zakładam, że łączniki będą potrzebne, zwłaszcza przy termomodernizacji |
| Narożniki i elewacje mocno wystawione na wiatr | Rośnie obciążenie i ryzyko pracy płyt pod wpływem ssania wiatru | Zwiększam liczbę łączników i pilnuję stref brzegowych |
| Cięższa okładzina końcowa | Tynk to nie to samo co klinkier, kamień czy deska | Traktuję mechaniczne mocowanie jako obowiązkowe wsparcie systemu |
| Wątpliwa przyczepność kleju | Podłoże może pylić, mieć ubytki albo słabo trzymać warstwę kleju | Robię test przyczepności zamiast zgadywać |
Praktyczny test, który ma sens na budowie, jest prosty: przykleja się trzy kostki styropianu o wymiarach zbliżonych do 10 x 10 x 10 cm, a po dwóch dobach sprawdza próbę oderwania. Jeśli podłoże słabo trzyma, decyzja o dodatkowym mocowaniu staje się dużo bardziej oczywista. W części systemów spotyka się też rozwiązania, które pozwalają zrezygnować z łączników nawet do 12 m wysokości, ale tylko wtedy, gdy pozwala na to konkretna dokumentacja techniczna i warunki elewacji. To prowadzi wprost do liczb i układu, czyli do tego, ile punktów mocowania trzeba zaplanować.
Ile łączników dać na metr i gdzie je rozmieścić
Nie lubię schematów „z internetu” bez odniesienia do systemu. Liczba łączników zależy od projektu, rodzaju podłoża, wysokości budynku i strefy elewacji, ale w praktyce najczęściej spotyka się trzy poziomy: 4, 6 albo 8 sztuk na 1 m². Dla typowej płyty 100 x 50 cm oznacza to zwykle 2 kołki na płytę przy 4 szt./m².
- 4 szt./m² - typowy wariant dla spokojnych warunków i równych elewacji.
- 6 szt./m² - strefy narożne, krawędzie budynku, miejsca bardziej obciążone wiatrem.
- 8 szt./m² - sytuacje wymagające, gdy tak wynika z projektu albo dokumentacji systemu.
Ważny jest nie tylko sam rozstaw, ale też margines od krawędzi budynku. Skrajny łącznik powinien być odsunięty od krawędzi elewacji co najmniej o 10 cm. To drobiazg, ale właśnie takie drobiazgi decydują, czy mocowanie pracuje prawidłowo, czy zaczyna osłabiać system w newralgicznym miejscu. Zwykle stosuje się układ zgodny z instrukcją producenta, na przykład typu T albo W - i tu naprawdę nie warto improwizować, bo różne systemy mają różne zalecenia.
W tej samej sekcji warto zapamiętać jeszcze jedną rzecz: łącznik ma trafić w miejsce nośne, a nie w pustkę pod płytą. Jeśli rozmieszczenie nie uwzględnia kleju i realnego układu płyt, cały wysiłek traci sens. Gdy już wiesz, ile punktów mocowania planować, ważniejsze staje się samo wykonanie.
Jak wykonać montaż bez psucia izolacji
Nie zaczynam od wiercenia, tylko od sprawdzenia, czy klej zdążył związać. W typowych systemach przerwa wynosi około 24-48 godzin, choć przy niektórych klejach poliuretanowych bywa krótsza. Przy styropianie grafitowym część producentów zaleca dłuższy czas oczekiwania, bo początkowa przyczepność kleju jest słabsza niż w przypadku białego EPS.
- Wyznacz układ łączników. Zgodność z projektem i instrukcją systemu ma pierwszeństwo przed „własnym doświadczeniem” wykonawcy.

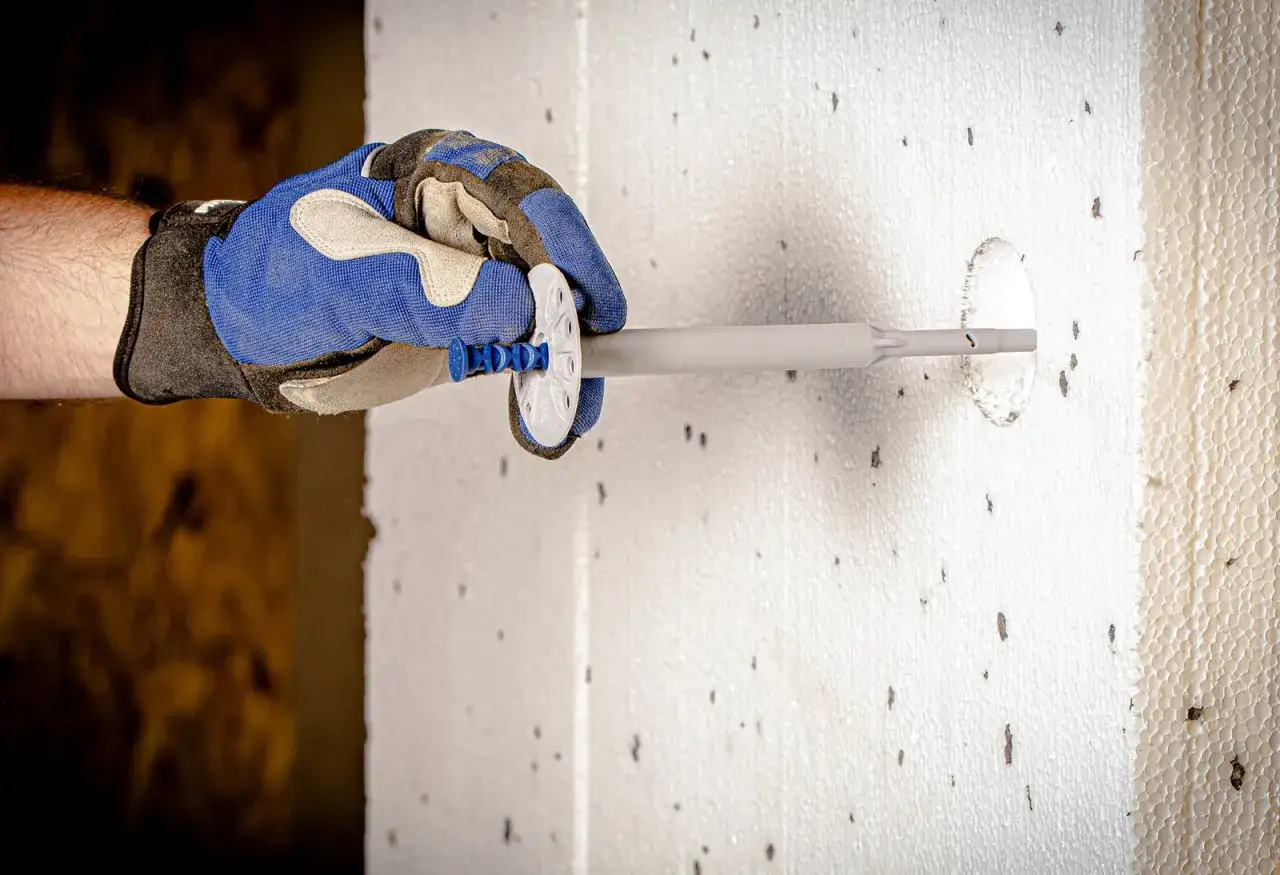

- Wywierć otwór przez płytę do podłoża. Tu liczy się odpowiednia średnica wiertła, głębokość zakotwienia i właściwy rodzaj wiercenia.
- Osadź łącznik i dociągnij trzpień. Talerzyk ma zostać zlicowany z powierzchnią płyty albo schowany w gnieździe, jeśli stosujesz montaż zagłębiony.
- Zabezpiecz miejsce montażu. W wersji zagłębionej zamyka się otwór zaślepką z materiału termoizolacyjnego.
Montaż powierzchniowy
To prostsza i szybsza wersja, ale też bardziej widoczna na gotowej elewacji. Po przewierceniu płyty osadza się łącznik w ścianie, a potem wbija lub wkręca trzpień. Kluczowe jest to, żeby talerzyk nie wystawał ponad lico płyty i nie rozrywał struktury izolacji. Jeżeli kończysz pracę w pośpiechu i zostawiasz nierówności, później widać je nawet pod dobrym tynkiem.
Przeczytaj również: Przegląd instalacji elektrycznej - Co ile lat i ile kosztuje?
Montaż zagłębiony
Tu najpierw wykonuje się otwór, potem niewielkie zagłębienie w izolacji, a na końcu umieszcza łącznik i zasłania go systemową zaślepką. Ten wariant daje lepszy efekt wizualny i pomaga ograniczyć punktowe mostki termiczne. W praktyce wybieram go szczególnie wtedy, gdy elewacja ma być równa, estetyczna i mniej podatna na przebarwienia.
Łączniki nie zastępują kleju. Jeśli ktoś próbuje „uratować” źle przyklejone płyty samymi kołkami, to nie jest skrót, tylko błąd wykonawczy. Czynność klejenia zapobiega przesuwaniu się płyt względem podłoża, a mocowanie mechaniczne ma je tylko dodatkowo ustabilizować. Błędy najłatwiej wychodzą wtedy, gdy człowiek oszczędza na detalach, a właśnie detale zdecydują też o wyglądzie elewacji.
Najczęstsze błędy, które później widać na elewacji
- Zbyt wczesne kołkowanie. Jeśli klej nie związał, płyta może się przesunąć albo osłabić w miejscu mocowania.
- Zbyt mała liczba łączników. Elewacja wygląda poprawnie tylko do pierwszego sezonu z silniejszym wiatrem.
- Za płytkie zakotwienie. Łącznik musi pracować w nośnym materiale, a nie w warstwie przypadkowej zaprawy albo w pustce.
- Wiercenie bez sprawdzenia podłoża. Inaczej kołkuje się beton, inaczej ceramikę, a inaczej ścianę z betonu komórkowego.
- Brak zaślepek w montażu zagłębionym. To zostawia mostki termiczne i drobne, ale bardzo widoczne punkty na tynku.
- Praca przy złych warunkach pogodowych. Część systemów wymaga dodatniej temperatury i stabilnych warunków montażu.
Najgorsze błędy nie wyglądają groźnie w dniu montażu. Dopiero po czasie pojawiają się odspojenia, przebarwienia, nierówności albo lokalne wychłodzenie ścian. Jeśli chcesz, by elewacja wyglądała równo i nie chłodziła punktowo, trzeba jeszcze pomyśleć o sposobie ukrycia łączników.
Jak ograniczyć mostki termiczne i przebarwienia
Temat estetyki bywa lekceważony, a potem inwestor dziwi się, że na tynku pojawiają się regularne okręgi, czyli tak zwany efekt biedronki. To zwykle ślad po łącznikach, które punktowo inaczej oddają ciepło niż reszta przegrody. Na ciemnych elewacjach i ścianach mocno nasłonecznionych widać to jeszcze szybciej.
| Rozwiązanie | Plus | Minus | Kiedy ma sens |
|---|---|---|---|
| Montaż powierzchniowy | Szybki i prostszy | Bardziej widoczny, większe ryzyko punktowych przebarwień | Gdy system i budżet są ograniczone, a wygląd nie jest krytyczny |
| Montaż zagłębiony z zaślepką | Lepsza estetyka i mniejsze mostki termiczne | Więcej pracy i trochę większy koszt | Gdy zależy Ci na równym licu elewacji i lepszym komforcie cieplnym |
| Łączniki z ograniczeniem mostków termicznych | Lepsze parametry punktu mocowania | Muszą być zgodne z systemem i dokumentacją | Przy dopracowanych systemach ETICS i bardziej wymagających realizacjach |
W praktyce największą różnicę robią dwa elementy: dobór łącznika zgodnego z systemem oraz sposób jego ukrycia. Jeśli masz możliwość zastosowania zaślepek z tego samego materiału izolacyjnego, warto to zrobić - szczególnie wtedy, gdy elewacja ma być gładka i wykończona jasnym albo bardzo równym tynkiem. Zanim zamkniesz temat, warto sprawdzić jeszcze kilka praktycznych rzeczy, które zwykle decydują o trwałości całego układu.
Co sprawdzić przed zamknięciem elewacji, żeby nie poprawiać jej po sezonie
- Dokumentację systemu. Łączniki, klej i styropian powinny do siebie pasować, a nie pochodzić z przypadkowego zestawu.
- Stan podłoża. Ściana musi być nośna, czysta i stabilna, bez pyłu, tłuszczu i odspajających się warstw.
- Czas wiązania kleju. Nie przyspieszam tego etapu, bo późniejsza korekta kosztuje więcej niż jedna doba przerwy.
- Głębokość zakotwienia. Musi odpowiadać materiałowi ściany i wymaganiom producenta łącznika.
- Warunki pogodowe. Montaż przy zbyt niskiej temperaturze albo w złych warunkach podnosi ryzyko problemów.
- Kontrolę po montażu. Warto sprawdzić, czy talerzyki są zlicowane, a zaślepki dobrze osadzone.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby prosta: dobrze dobrane dodatkowe mocowanie poprawia trwałość ocieplenia bardziej niż sama nadzieja, że „jakoś się utrzyma”. To detal, ale właśnie na takich detalach wygrywa dobra elewacja - i nie wymaga poprawek po pierwszym mocniejszym sezonie.
