Jak podłączyć różnicówkę w bloku: bezpieczne kroki i najczęstsze błędy

Podłączenie różnicówki w bloku to kluczowy element zapewniający bezpieczeństwo instalacji elektrycznej. Różnicówka, czyli wyłącznik różnicowoprądowy, chroni przed porażeniem prądem oraz zabezpiecza urządzenia przed uszkodzeniem. Aby prawidłowo zainstalować ten element, należy ściśle przestrzegać zasad bezpieczeństwa oraz stosować się do odpowiednich schematów instalacji. W tym artykule przedstawimy bezpieczne kroki do podłączenia różnicówki oraz najczęstsze błędy, które mogą wystąpić podczas tego procesu.

Ważne jest, aby przed przystąpieniem do montażu wyłączyć zasilanie oraz upewnić się, że cała instalacja jest w stanie bezpiecznym. Instalacja różnicówki wymaga również odpowiedniego doboru przewodów oraz ich prawidłowego podłączenia. Dla osób, które nie mają doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka, aby uniknąć potencjalnych zagrożeń.

Kluczowe wnioski:

• Różnicówka chroni przed porażeniem prądem i uszkodzeniem urządzeń.
• Przed instalacją należy zawsze wyłączyć zasilanie.
• Podczas instalacji należy stosować odpowiednie schematy i zasady bezpieczeństwa.
• W przypadku braku doświadczenia w elektryce, warto zlecić montaż specjalistom.
• Różnicówka musi być używana w połączeniu z wyłącznikami nadprądowymi.

Jak bezpiecznie podłączyć różnicówkę w bloku, aby uniknąć zagrożeń

Bezpieczeństwo podczas podłączania różnicówki w bloku jest kluczowe dla zapewnienia prawidłowego funkcjonowania instalacji elektrycznej. Przed przystąpieniem do jakichkolwiek działań, należy wyłączyć zasilanie i upewnić się, że instalacja jest całkowicie odłączona. Tylko wtedy można przystąpić do dalszych kroków, które pomogą uniknąć niebezpieczeństw związanych z prądem. Stosowanie odpowiednich zasad bezpieczeństwa nie tylko chroni użytkowników, ale także zabezpiecza urządzenia przed uszkodzeniami.

Ważnym krokiem w przygotowaniu do instalacji jest zrozumienie, jaką rolę pełni różnicówka. To urządzenie ma za zadanie wykrywać różnice w prądzie między przewodami, co pozwala na szybkie odłączenie zasilania w przypadku awarii. Przed rozpoczęciem pracy warto również zapoznać się z lokalnymi przepisami oraz normami dotyczącymi instalacji elektrycznych, aby zapewnić zgodność z wymaganiami. Poniżej przedstawiamy listę kluczowych środków ostrożności, które należy podjąć przed rozpoczęciem instalacji.

• Wyłącz zasilanie w całym obwodzie, w którym będziesz pracować.
• Użyj testerów napięcia, aby upewnić się, że przewody są odłączone.
• Sprawdź stan przewodów i gniazdek, aby uniknąć uszkodzeń.
• Pracuj w suchym miejscu, aby zminimalizować ryzyko porażenia prądem.
• Zawsze stosuj narzędzia izolowane, aby zapewnić bezpieczeństwo podczas pracy.

Przygotowanie do instalacji różnicówki w bloku dla bezpieczeństwa

Przygotowanie do instalacji różnicówki to kluczowy etap, który ma na celu zapewnienie bezpieczeństwa podczas pracy. Przede wszystkim należy wyłączyć zasilanie w całej instalacji, aby uniknąć porażenia prądem. Kolejnym krokiem jest sprawdzenie stanu przewodów oraz gniazdek, co pozwala uniknąć ewentualnych uszkodzeń. Warto również zadbać o odpowiednie oświetlenie miejsca pracy, aby mieć pewność, że wszystkie działania są wykonywane w bezpiecznych warunkach.

Wybór odpowiednich narzędzi i materiałów do podłączenia różnicówki

Aby prawidłowo podłączyć różnicówkę w bloku, niezbędne jest posiadanie odpowiednich narzędzi i materiałów. Wśród podstawowych narzędzi znajdują się: śrubokręt, który jest potrzebny do montażu urządzenia, oraz tester napięcia, aby upewnić się, że instalacja jest bezpieczna przed rozpoczęciem pracy. Dodatkowo, konieczne będą przewody elektryczne o odpowiednich przekrojach oraz listwa zaciskowa do podłączenia przewodu ochronnego. Upewnij się, że wszystkie materiały są zgodne z normami i wymaganiami lokalnymi.

Ważne jest, aby wybierać materiały od renomowanych producentów, co zapewni ich niezawodność i bezpieczeństwo. Przykładowe materiały, które warto rozważyć to: RCD firmy Schneider Electric, która oferuje różnicówki o różnych parametrach, oraz przewody firmy Nexans, które charakteryzują się wysoką jakością. Poniżej znajduje się tabela z zalecanymi narzędziami i materiałami, które ułatwią instalację różnicówki.

Montaż różnicówki na szynie DIN w panelu rozdzielczym

Aby prawidłowo zamontować różnicówkę w bloku, należy najpierw upewnić się, że szyna DIN w panelu rozdzielczym jest czysta i wolna od zanieczyszczeń. Różnicówkę należy umieścić na szynie w taki sposób, aby zatrzask była skierowana w dół, co zapewnia stabilne osadzenie. Następnie, należy delikatnie docisnąć urządzenie, aż usłyszymy charakterystyczny klik, co oznacza, że jest ono prawidłowo zamontowane. Ważne jest, aby sprawdzić, czy różnicówka nie jest zbyt luźna ani zbyt mocno dociśnięta, co mogłoby prowadzić do uszkodzenia urządzenia lub szyny.

Po zamontowaniu różnicówki, warto zwrócić uwagę na jej położenie w panelu, aby zapewnić odpowiednią wentylację. Upewnij się, że nie ma innych elementów, które mogłyby blokować dostęp powietrza. Dobrze zamontowana różnicówka powinna być stabilna i łatwo dostępna w razie potrzeby przeprowadzenia konserwacji lub sprawdzenia działania. Pamiętaj, aby przed przystąpieniem do kolejnych kroków instalacji, takich jak podłączenie przewodów, upewnić się, że wszystko jest prawidłowo osadzone i gotowe do dalszej pracy.

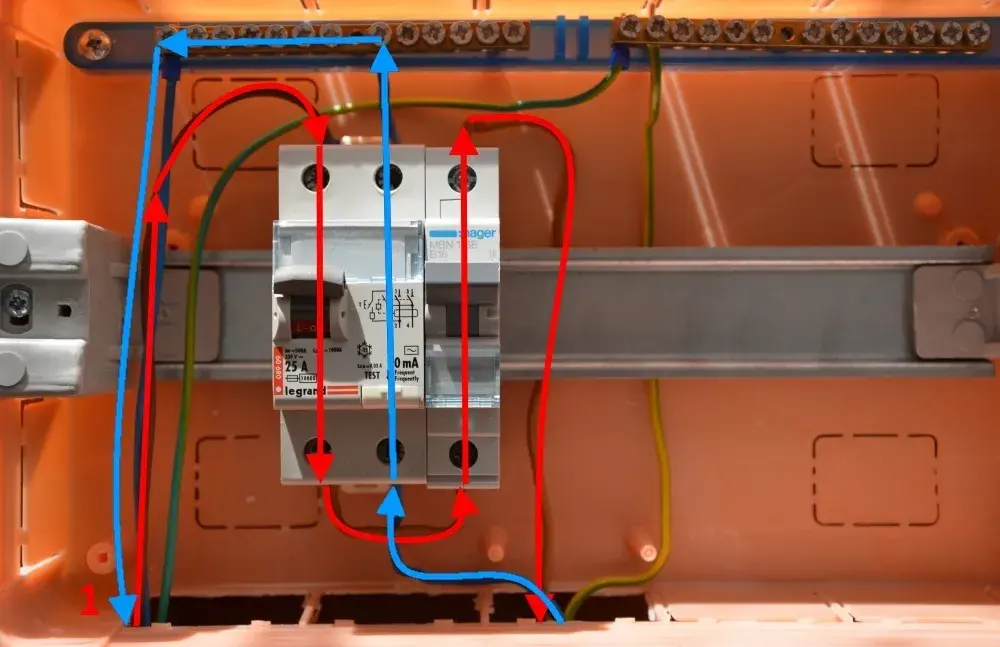

Podłączenie przewodów: fazowy, neutralny i ochronny

Podczas podłączania różnicówki w bloku, kluczowe jest poprawne przyłączenie przewodów fazowego, neutralnego oraz ochronnego. Przewód fazowy, zazwyczaj brązowy, należy podłączyć do odpowiedniego zacisku wejściowego na różnicówce. Następnie, przewód neutralny, który jest najczęściej niebieski, powinien być podłączony obok przewodu fazowego. Przewód ochronny, oznaczony zielono-żółtym kolorem, powinien być podłączony do listwy zaciskowej, co zapewnia jego stałe połączenie i minimalizuje ryzyko rozłączenia.

W przypadku instalacji trójfazowej, należy upewnić się, że wszystkie trzy przewody fazowe (L1, L2, L3) są prawidłowo podłączone do odpowiednich zacisków na różnicówce. Ważne jest, aby zachować odpowiednią kolejność oraz kolorystykę przewodów, co ułatwi późniejsze prace serwisowe. Po zakończeniu podłączania przewodów, warto jeszcze raz sprawdzić wszystkie połączenia, aby upewnić się, że nie ma luźnych końcówek ani innych problemów, które mogłyby wpłynąć na działanie różnicówki.

Najczęstsze błędy podczas podłączania różnicówki i jak ich unikać

Podczas podłączania różnicówki w bloku użytkownicy często popełniają kilka powszechnych błędów, które mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych problemów jest niewłaściwe podłączenie przewodów, co może skutkować awarią urządzenia lub nawet porażeniem prądem. Inny błąd to brak odpowiedniego uziemienia, które jest kluczowe dla prawidłowego działania różnicówki. Użytkownicy często ignorują również znaczenie dopasowania prądu znamionowego różnicówki do natężenia prądu w instalacji, co może prowadzić do jej nieprawidłowego działania.

Warto pamiętać, że każdy z tych błędów niesie ze sobą ryzyko zarówno dla użytkowników, jak i dla urządzeń elektrycznych. Niewłaściwe podłączenie może prowadzić do uszkodzenia sprzętu, a także do zagrożeń dla zdrowia. Dlatego ważne jest, aby przed przystąpieniem do instalacji dokładnie zapoznać się z instrukcją oraz schematem podłączenia. Jeśli nie jesteś pewien, jak poprawnie wykonać instalację, zasięgnięcie porady profesjonalnego elektryka może okazać się najlepszym rozwiązaniem.

Problemy z niewłaściwym uziemieniem różnicówki w instalacji

Niewłaściwe uziemienie różnicówki to jeden z najpoważniejszych błędów, jakie można popełnić podczas instalacji. Jeśli przewód ochronny (PE) nie jest podłączony prawidłowo, może to prowadzić do niebezpiecznych sytuacji, takich jak porażenie prądem w przypadku awarii. Uziemienie ma na celu odprowadzenie prądu upływu do ziemi, co zapobiega powstawaniu napięcia na obudowie urządzeń. W przypadku starych instalacji, gdzie przewody PEN są zmostkowane, konieczne jest ich rozdzielenie na osobne przewody PE i N przed różnicówką. Ignorowanie tego problemu może skutkować poważnymi zagrożeniami dla bezpieczeństwa użytkowników.

Jakie są konsekwencje błędnego podłączenia różnicówki?

Błędne podłączenie różnicówki może prowadzić do poważnych konsekwencji zarówno dla użytkowników, jak i dla sprzętu elektrycznego. Przede wszystkim, niewłaściwe podłączenie przewodów może skutkować brakiem ochrony przed porażeniem prądem, co stwarza realne zagrożenie dla zdrowia. W przypadku, gdy różnicówka nie działa prawidłowo, może dochodzić do przegrzewania się instalacji, co zwiększa ryzyko pożaru. Dodatkowo, błędne połączenia mogą prowadzić do uszkodzenia innych urządzeń podłączonych do sieci, co wiąże się z dodatkowymi kosztami naprawy lub wymiany sprzętu.

Warto również zauważyć, że nieprawidłowe podłączenie różnicówki może prowadzić do utraty gwarancji na urządzenia elektryczne, ponieważ producenci często wymagają, aby instalacje były wykonane zgodnie z ich wytycznymi. Z tego powodu niezwykle istotne jest, aby przed przystąpieniem do instalacji upewnić się, że wszystkie kroki są wykonywane prawidłowo. Jeśli nie masz pewności co do swoich umiejętności, najlepiej skonsultować się z profesjonalnym elektrykiem, aby uniknąć poważnych problemów związanych z błędnym podłączeniem.

Jak dbać o prawidłowe działanie różnicówki w dłuższym okresie

Aby zapewnić, że różnicówka działa prawidłowo przez długi czas, ważne jest regularne jej testowanie oraz konserwacja. Warto co najmniej raz w roku przeprowadzać testy funkcjonalne, używając przycisku testowego znajdującego się na urządzeniu. Taki test pozwala upewnić się, że różnicówka prawidłowo reaguje na prąd upływu i jest w stanie zadziałać w przypadku awarii. Dodatkowo, warto monitorować stan przewodów i gniazdek, aby uniknąć potencjalnych problemów związanych z ich zużyciem.

W przyszłości, rozwój technologii inteligentnych domów może wprowadzić nowe możliwości w zakresie monitorowania stanu różnicówek. Systemy automatyzacji mogą być w stanie informować użytkowników o ewentualnych problemach lub konieczności przeprowadzenia konserwacji. Dzięki takim rozwiązaniom, można znacznie zwiększyć bezpieczeństwo instalacji elektrycznej oraz zminimalizować ryzyko wystąpienia awarii. Warto więc rozważyć inwestycję w nowoczesne technologie, które mogą wspierać bezpieczeństwo i efektywność pracy urządzeń elektrycznych w naszych domach.
